了解有關于汽輪機膠球清洗裝置系統技術規格書?

1  總則
本技術規格書適用于利用富余煤氣新建2×55MW超高溫超高壓發電機組項目（一期）。它包括汽輪機膠球清洗裝置系統的功能設計、結構、性能、安裝和試驗等方面的技術要求。設備嚴格按照國家現行標準和規范進行設計、制造和驗收，并要求在設計、制造方面所遵循的標準和規范一律以有效zui新版本為準。
所供設備必須采用國內外xian進、成熟、可靠的技術，產品質量優良、維護成本低、各項消耗指標應達到國內先進水平、節能降耗、便于維護的要求。
2  自然條件和工程條件
2.1  自然條件
位于貴州省六盤水市。工廠在鐵路水城站以北 3km 范圍內，廠區東西長約5km，占地約14.5平方公里（生產廠區占地面積約2.68萬平方公里）；西鄰水城水泥廠和六盤水市雙水工業開發區，西距六盤水市中心約 8.6km；東距雙水站約6km；南距水城南站約 15km。
廠址所在六盤水市屬北亞熱帶季風濕潤氣候區，受低緯度高海拔的影響，冬無嚴寒、夏無酷暑，氣候宜人。 由于地形起伏較大，局部地區氣候差異明顯。年內雨天多，濕度大，日照少, 降雨多集中在5～10 月。
1）氣溫
年平均氣溫： 12.3℃；
絕對zui高氣溫： 31.6℃；
絕對zui低氣溫： -8℃；
zui冷月平均溫度：3℃；
zui熱月平均溫度： 23℃；
2）降水量
年平均相對濕度： 83％；
日zui大降雨量：171.6mm；
小時zui大降雨量： 60mm；
年降水量： 1223.6mm；
3）氣壓
年平均氣壓  800hpa
4）風向
常年主導風向為東南風
4）風速
zui大風速為2.9m/s
5）zui大積雪深度：90mm；
6）土壤凍結深度：100mm；
2.2  工程條件
2.2.1  供電條件
低壓電源：380/220VAC  50Hz
高壓電源：10kVAC  50Hz
控制電壓：220VAC、220VDC、24VDC
2.2.2  其它特殊條件
主機型式及主要技術規范
1）汽輪機
型式: 超高溫超高壓、中間一次再熱、雙缸單排汽、凝汽式
額定參數：
功率：50MW
zui大連續功率：55MW
主汽門前蒸汽壓力：13.2 MPa.a
主汽門前蒸汽溫度：566℃
主蒸汽流量：149.1t/h
再熱蒸汽流量：124.3t/h
再熱蒸汽進口壓力：2.71 MPa.a
再熱蒸汽進口溫度：566℃
高壓缸排汽壓力：3.01 MPa.a
排汽壓力：6.28kPa.a
冷卻水溫(考核設計水溫)：25℃
給水回?zé)峒墧?shù)(2高加+1除氧+3低加)：6級
額定轉速：5025r/min
通過減速箱與發電機連接。
2）凝汽器
凝汽器為單殼體、雙流程、分隔水室、橫向布置。
循環水量：8000m3/h
凝汽器設計壓力：0.2-0.3MPa
凝汽器冷卻管：870-φ22x0.7mm  6032-φ22x0.5mm
水阻：0.029~0.05MPa
進出口閥門：DN800
3  技術條件及設計要求
3.1  氣象條件
詳見2.1

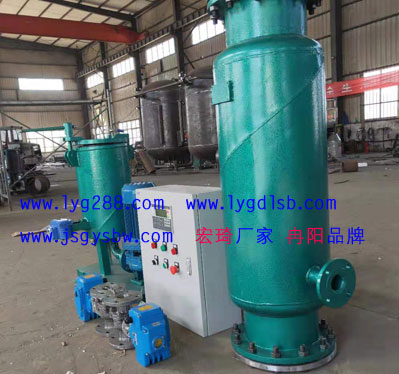

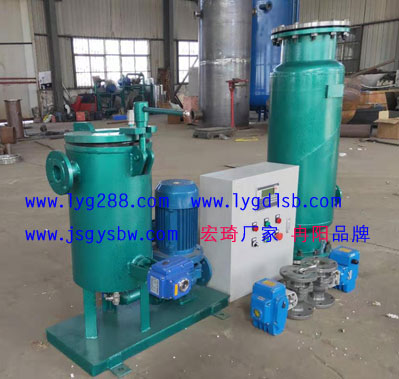

3.2 汽輪機膠球清洗裝置系統設備參數
1 收球網：DN800
2 裝球室：廠家填寫
3 膠球泵：廠家填寫
4 分配器：廠家填寫
5 球閥：廠家填寫
6 膠球：廠家填寫
7 二次濾網：DN800（電動）
8 電控柜 1套
3.3汽輪機膠球清洗裝置系統技術要求
1）收球閥操作機構動作靈活，收球時網板與筒體閉合，嚴密可靠，收球率大于96%。
2）收球網殼體、主軸材質為碳鋼，軸承為尼龍，柵格板為不銹鋼。
3）裝球泵殼體為碳鋼、網板為不銹鋼。
4）膠球泵葉輪、泵軸為鋼件。
5）二次濾網殼體等材質為碳鋼，濾網為不銹鋼。
6）二次濾網轉動為電動，排污為電動排污門。
7）二次濾網，收球網設計水阻小于500mmH2O。
4.汽輪機膠球清洗裝置系統供貨范圍
1 收球網：（含手動頭）2臺
2 裝球室：1臺
3 膠球泵：（含電機） 1臺
4 分配器：1臺
5 二次濾網：  2臺
6 二次濾網電驅動  2臺
7 二次濾網電動排污門  2臺
8 外配法蘭、螺栓  1套
9 膠球：3000只
10球閥：2臺
11 電控柜
設備油漆顏色由電廠定。
